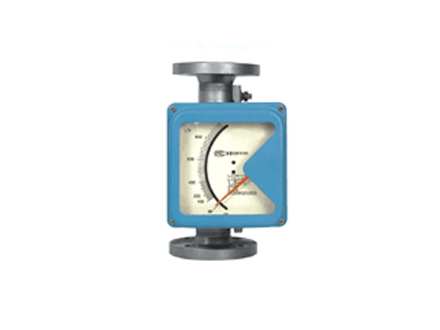

金属管浮子流量计

金属管浮子流量计的组合结构,能够提高金属转子流量计的测量精度。金属管浮子流量计的组合结构,包括测量系统和位移传感装置,所述测量系统包括锥管和位于锥管中的磁性浮子,其特在于,所述位移传感装置包括指针组件、刻度盘和转换器,其中,所述指针组件包括转动轴、感应磁钢和指针,所述感应磁钢固定在转动轴的一端,该感应磁钢靠近所述磁性浮子,且感应磁钢的磁场方向与磁性浮子的磁场方向相反,所述指针固定在转动轴的另一端; 所述转换器包括角位移磁钢、线性角位移传感器、集成电路板和液晶显示器,所述角位移磁钢固定在所述转动轴上,所述线性角位移传感器固定在 所述集成电路板上,且所述线性角位移传感器靠近所述角位移磁钢,集成电路板与液晶显示器之间通过数据线连接。 所述角位移磁钢呈圆环状。

所述液晶显示器固定在所述刻度盘上。 有益效果是：由于简化了转换器的结构,使得结构更加简单,同时采用线性角位移传感器作为磁性浮子位移检测元件,去掉了现有技术中的复杂的非线性修正和机械结构,从而提高了测量精度。

金属管浮子流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经管子时，浮子向上移动，在某一位置浮子所受升力与浮子重力达到平衡，此时浮子与孔板(或锥管)间的流通环隙面积保持一定。环隙面积与浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时，以磁求耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性地指示流量值的大小，参见右图。    电远传型是在指针现场指示流量的同时再通过角位移传感器及电变送电路，把流量值精确地转换成0-10mA或4-20mA的标准信号。

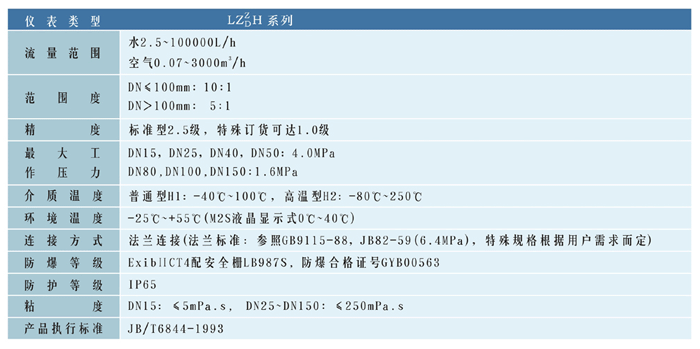

金属管浮子流量计，具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与玻璃转子流量计比较，具有耐高压、高温、安全感强、读数简明等特点。并可适用于不透明介质和腐蚀性介质的流量测量。仪表管体及法兰采用不锈钢(1Cr18Ni9Ti或316L[日、美]OCr18Ni12Mo2Ti)。LZZDH型系列:常规型的孔板、浮子采用不锈钢，防腐型的孔板、浮子及管体内衬采用防腐材料PTFE及F46。

LZZDH型系列仪表由管体、标准孔板、锥形浮子和磁转换仪组成;    本系列仪表的工作参数及其换算、修正由仪表计算软件提供标准的计算方法，保证仪表的计量准确性。

主要结构及尺寸

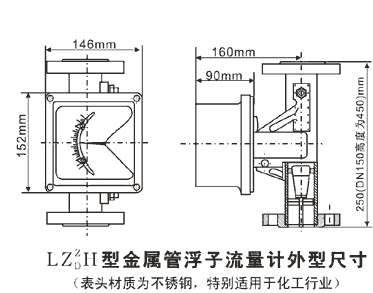

结构及尺寸:

电远传性能及接线图

安装

• 流量计必须垂直安装，进出口保证有5倍仪表口径的直管段。对于新安装的管路，流量计安装前应将管道冲洗干净。


• 为便于检修、维护、更换流量计及清洗管路，本流量计最好安装旁路管。

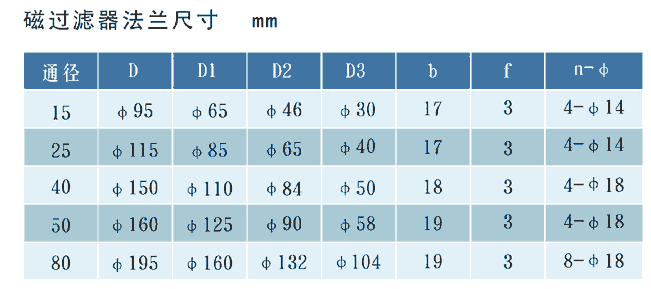

• 在流量计上游应安装阀门，在下游5-10倍仪表通径处安装流量调节阀，对于小口径(DN≤25)仪表在上游应安装磁过滤器及滤网过滤器。被测介质中若含有磁性物质的，则一定要在流量计前安装磁过滤器。
