一体化防爆热电阻

◆一体化防爆热电阻的特点：二线制输出4-20mA，抗干扰能力强；节省补偿导线及安装温度变送器费用；安全可靠，使用寿命长；冷端温度自动补偿，非线性校正电路 ；

◆工作原理

热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。

隔爆热电偶（阻）利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。

◆一体化防爆热电阻主要技术参数

 产品执行标准

IEC584

IEC751

IEC1515

JB/T5518-91

JB/T7391-94

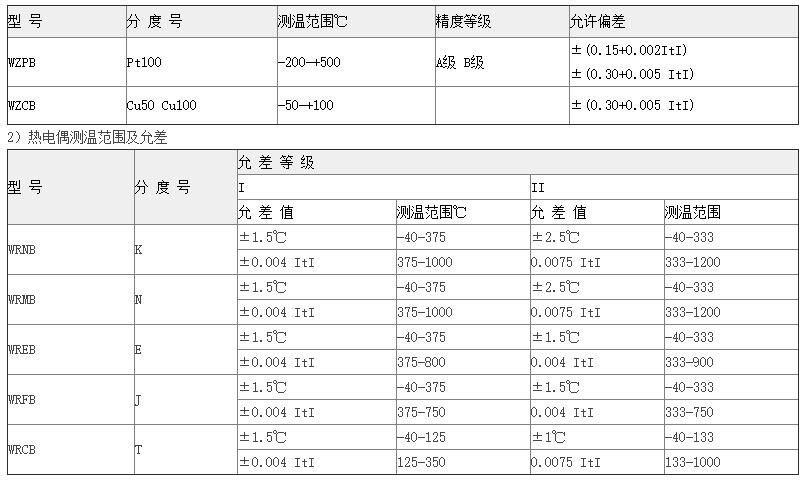

 ◆测量范围及允差

1）热电阻测温范围及允差

 型 号分 度 号测温范围℃精度等级允许偏差WZPBPt100-200-+500A级 B级±(0.15+0.002ItI)±(0.30+0.005 ItI)WZCBCu50 Cu100-50-+100　±(0.30+0.005 ItI)

 2）热电偶测温范围及允差

输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100

输出方法： 二线制

精度等级：

温度变送器精度等级：0.1 0.2 0.5

显示器精度等级：模拟指示式2.5级;数字显示式0.5级.

供电电源：24V.DC±10℅

防护等级：IP65

防爆等级：

隔爆型：dⅡBT4 dⅡCT5 dⅡCT6

本质安全型：iaⅡCT6

绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.

一体化防爆热电阻热响应时间：

当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；

基本误差： 仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
