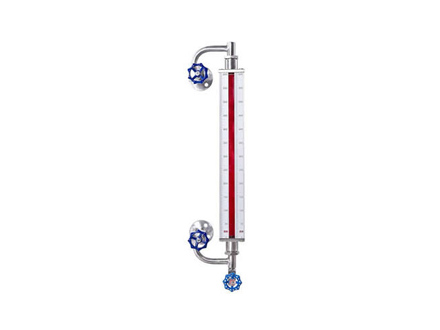

石英玻璃管液位计

双色石英玻璃管液位计与普通玻璃管液位计的区别是利用光的折反射原理，使玻璃管内有液部位呈绿色，无液部位呈红色，并且使用了耐高温高压的石英玻璃管，能在高温、高压及腐蚀性场合使用。

石英玻璃液位计通过自然光在液体中折射的光学原理，借助滤色红绿玻璃片，测量时，使液相显示绿色，气相显示红色，由于液、气相显示反差很大，所以指示鲜明清晰。三色界位计利用两种液相介质的比重差，使特殊镀层的玻璃浮子浮在界位上。该镀层玻璃浮子十分醒目，同时，气红液绿显示液位。三色光学界位计利用两种液体界面和液体与气相的折射光学原理使液位、界位清晰的显示。

       石英玻璃管液位计的结构原理：UBLG-S系列双色石英玻璃管液位计可分为侧装式和顶装式，顶装式是以浮球为测量元件，通过连杆将液位变化传给玻璃内的指示器上，可用于地下储罐及槽的液位测量。用于界位测量的玻璃管液位计是以玻璃管内的浮标为测量元件，用以指示液位或界位。

       石英玻璃管液位计技术参数：

       测量范围（安装中心距L）：500，600，800，1000，1100，1400，1700MM;

       可视范围：S1、S2型H＝L-300；S3型H＝L；

       工作温度：-50～450℃；

       伴热蒸汽压力：≤0.6MPa；

       伴热蒸汽夹套接头：ZG1/2″（外螺纹）；

       接液材质：碳钢或1CR18NI9TI；

       法兰标准：JB/T82.1-94;（平面法兰）；JB/T82.2-94（凸面法兰）；

       公称压力：≤6.3MPa;

       公称通径：DN20；DN150（顶装式）；

       针阀自动关闭压力：≥0.3MPA；

       冲洗、排污口：M12×1.5（内螺纹）。
