常见的电磁流量计的安装形式

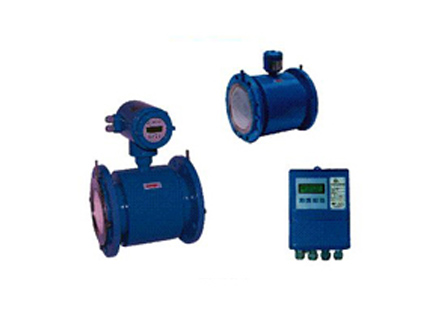

电磁流量计的测量原理是法拉第电磁感应定律。它是根据导电流体通过外磁场时感应出的电动势来测量导电流体流量的仪器。传感器的主要部件有:测量管、电极、励磁线圈、铁芯和磁轭外壳。该产品主要用于测量封闭管道中导电液体和浆料的体积流量，包括酸、碱、盐等强腐蚀性液体。电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业，以及环保、市政、水利建设等领域。

电磁流量计的常见安装形式:

1.确保完整的管道安装。

电磁流量计的测量管必须处于满管状态，不能有非满管状态。

(1)如果管道未满或出口为空，传感器应安装在吸管上。

(2)避免安装在下行管道的上游。

(3)避免在管道高点聚集气泡。

2.水平和垂直安装

传感器可以水平和垂直安装，但应确保避免沉积物和气泡对测量电极的影响，最好保持电极在轴向水平。

(1)当安装在水平管道上时，两个测量电极不应位于管道的正上方和正下方。当垂直安装时，流体应该从底部流向顶部。

(2)入口直管应大于5D，出口直管应大于2D。

3.出口排空时的安装。

当出口处于放空状态时，传感器不应安装在管道的放空处，而应安装在较低的地方。传感器安装在管道下方时，应保证传感器内充满液体，不能有空管。

4.串联安装和并联安装

如果需要在同一管道上依次串联几个传感器，每个传感器之间的距离至少应为两个传感器的长度。

如果两个以上的传感器相互平行安装，传感器之间的距离必须大于1m。
