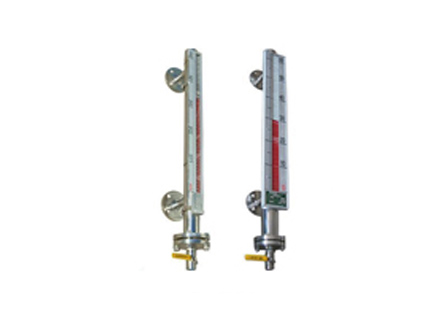

顶装式磁性浮球液位计

一、顶装式磁性浮球液位计de 功能与适用范围

    UHZ-50/D型磁性浮球液位计、顶装式磁性浮球液位计是以浮球组件为测量元件，通过液体浮力作用，使浮球上下移动，带 动顶杆上端的磁钢上下变化，经磁性耦合作用，使显示器组件的磁性翻柱翻转达到跟踪液体液位变化，故显示醒 目，读数直观，因显示器组件与被测介质完全隔离，故使用安全可靠。该液位计适于各种地下槽池等容器，以 及不宜侧面开孔的容器的液位显示，如配上配套仪表可用于远传检测，以实现自动控制功能。

二、顶装式磁性浮球液位计工作原理

    根据浮力原理和磁性耦合原理而制成。当被容器内的液位上下变化时带动浮球，并通过与之相连的连杆上端的永久磁钢上下移动，经磁性耦合而使显示器中的翻柱翻转。当液位上升翻柱由白色转为红色。当液位下降时翻柱由红色转为白色，红白界位处就为容器内介质液位的实际高度，从而实现液位自动跟踪显示。

三、顶装式磁性浮球液位计特点

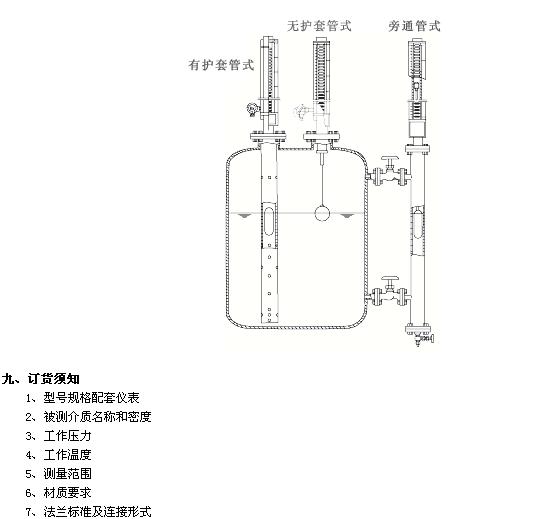

    1、在容器从不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安排本形式的液位计。

    2、适用于粘度大的液体介质

    3、显示器的观察方向可任意改变

    4、其他特点和UHZ－50/C相同。

四、主要技术参数

    1、测量范围：500-5000mm

    2、测量精度：±10mm

    3、介质密度：≥0.5g/cm3

    4、工作压力：≤2.5MPa

    5、工作温度：0-200℃

    6、介质粘度：≤0.4Pa.S

    7、本厂出厂连接法兰尺寸：DN150 PN1.6

    8、连接法兰采用化工部1998年发布的HG20592－20635－97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状：正方形。

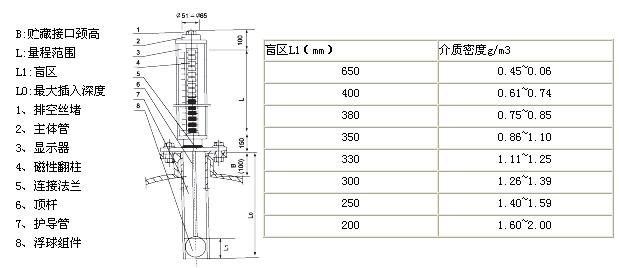

五、顶装式磁性浮子液位计的盲区

    因测量时在结构上存在一定的盲区值，读数时要补偿，对不同的介质密度，浮球的长度是不一样的，故盲区值也不一样，见表
