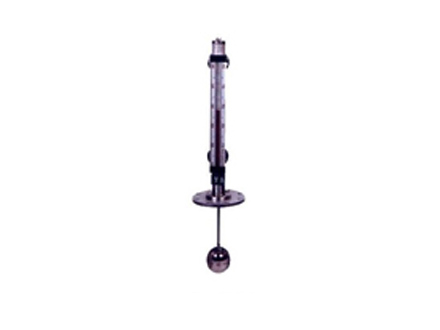

顶装式磁翻柱液位计

顶装式磁翻柱液位计技术说明及主要技术性能指标 现有技术中的磁铁设置在磁铁球内,磁铁球与对应的测量筒间隙配合,对应的浮子浮力要大于浮子、连杆和磁钢球的重量之和,故需要体积更大的浮子及其与液面接触的护筒;浮子及其外筒一般为金属材质,在强酸碱性的溶液里,浮子及连杆很容易遭到腐蚀,导致液位计的测量数据不准确。同时浮子及磁铁球紧贴于对应的外筒,不适用于对高密度、粘稠度液体的测量;浮子与磁铁通过连杆连接,处于所在的外筒内,在安装时,浮子、磁铁及其连杆很容易从外筒中滑落,不利于安装及测量。

主要技术性能指标：

1、测量范围：最大4000mm ;

2、工作压力：＜4.6Mpa ;

3、工作温度：-40摄氏度-200摄氏度;

4、介质密度：600-2000千克每立方米;

5、顶部主管道：Ф60X2mm ;

6、过程连接标准秤规格：DN80-DN150（HG20592-97标准）;

7、主导管材质和法兰材质：304,316L;

8、磁浮子：浮子长度取决于液体密度和使用压力磁浮子材质：304,316L;

二、推广应用前景与措施 顶装式磁翻柱液位计是石化行业常用的物位测量仪表,尤其适用于地下贮罐的液位测量。顶装式磁翻柱液位计通过接口法兰与被测容器相连,浮子球浮在液位上,随贮罐内液位的变化而升高或降低。现有技术中的浮子及其外筒一般为金属材质,在强酸碱性的溶液里,浮子及连杆很容易遭到腐蚀,导致液位计的测量数据不准确。同时浮子及磁铁球紧贴于对应的外筒,不适用于对高密度、粘稠度液体的测量;浮子与磁铁通过连杆连接,处于所在的外筒内,在安装时,浮子、磁铁及其连杆很容易从外筒中滑落,不利于安装及测量。解决这些问题,必将进一步推进顶装式磁翻柱液位计的适用范围和受欢迎的程度,能推动测量技术的发展。 推广措施：开发更多系列的差别化产品,尽快缩短与国外高新技术产品的差距,不断满足市场对个性经济产品的强烈需求。

顶装式磁翻柱液位计技术参数

● 测量范围： 最大 4000mm

● 工作压力： 2．5MPa

● 工作温度： -20～200℃

● 介质密度： T1型：0.65～2.Og/cn

T2型：0．5—2．OR／cm3

● 过程连接：

T1型： DNl00，PN1.0或PN2.5凸面

T2型： DNl50，PN1.0或PN2.5凸面

法兰标准月：HG20592～20635-97其他

法兰标准请用户注明

● 材 质： 顶导管：304或316L

● 浮 子： 钛

● 可 选 项：
